Kitagawa, Japan



KITAGAWA SEIKI: 真空壓合系統

Kitagawa Seiki,日本是專有的熱,壓力,控制與其他真空壓合先進技術開發和製造創新的,高性能,高品質的PCB和CCL產品的領先供應商。
Kitagawa Seiki開發和生產壓合相關機械的廣泛應用,包括覆銅板壓合,印刷電路板在移動通訊,家電,汽車電子,衛星使用的製造。通過開發和設計的機械和控制系統以滿足特定客戶的需求,我們正在幫助提高生產效率。


PCB Pressing Equipment


CCL press Equipment


Vacuum Press for Making PCBs(FPCs)
Press Capacity 104kN ~ 4490kN
(11ton~458 ton)
Effective Area 720X1260 mm
Number of openings 10 or asper the customer spec
Max usable temp 260°C
Heating Method  Thermal oil  circulation with Heater
Strength of vacuum attained 1.3kPa(10 tar)
Peripheral equipment Automated loader (5-unit capacity) and PC



  • 客制化規格以滿足特定客戶的需求。
  • 壓合機受到最小的年齡有關的惡化,確保在其生命週期始終如一的高品質的產品
  • 專有技術最大限度地減少損傷,可生產更高品質的產品。
  • 大型真空壓合機製造CCL擁有全球第一的市佔率。



Prepreg切割系統

  • Kitagawa Seiki獨有的切割技術降低了樹脂片的飛行,防止樹脂邊緣破損。
  • 最小的可能性損壞造成由於削減粉塵帶到下一製程。
  • 可選的表面檢查裝置的安裝可檢測Prepreg缺陷。

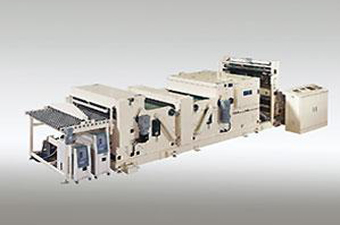

Prepreg Cutting Machine
Cutting system Longitudinal Cutting: Slitting
Lateral Cutting: Shearing
Max PP size Sheet material:
Max. diameter: 550 mm
Max. width: 1,270 mm

Paper tube:
Max. diameter: 75 mm
Max. width: 1,360 mm

Cutting Size Longitudinal cutting: 300 to 1,270 mm (maximum 4 sections)
Lateral cutting: 350 to 2,500 mm (length)
Max Processing capacity  30 m/minute
(for lateral cutting length of 2,500 mm)
