修理



手動故障與短路定位儀

Polar 享譽全球的 Toneohm 950 可幫助識別加載電路板/裸板上的不同類型短路狀況。其獨特的向量層激發 (Vector Plane Stimulus - VPS) 技術能夠快速識別層與層之間或線路與層之間的短路狀況。Toneohm 950廣泛應用於 PCB 維修、故障排除及製造業的短路測定作業。

下載手冊

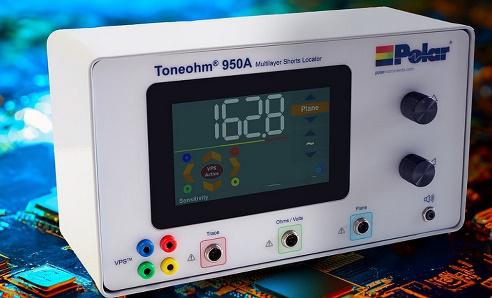

POLAR:Toneohm T-950短褲定位器

Polar世界著名的Toneohm 950 有助于识别加载元器件/裸露电路板上不同类型的短路。它独特的向量层激发(VPS)技术能够利用快速的时间识别层与层或线路到参考层的短路。 Toneohm 950被广泛应用于印刷电路板维修,故障排除和制造业上的短路位置查找。

下載手冊

POLAR: GRS550-圖形自動修復系統

GRS550  - 是用於識別使用由黃金參考板比較試驗證明簽名節點阻抗(VI)分析的時間有缺陷的電路板故障的新半自動圖形修復系統。非常適合小批量高附加值的生產或研發樣機測試和現場返回上高密度負載電路板維修。重新設計的GRS550飛針測試儀現在配備與國家的最先進的最新電子控制和相機的視覺系統。支持的其他選項包括使用美國國家儀器公司(NI)的LabVIEW以及使用美國國家儀器公司(NI)視覺測試解決方案自動光學檢測主動視覺測試功能測試電源主動測試。它還支持使用邊界掃描測試行業標準GOEPEL測試儀。

下載手冊

POLAR GMBH: DVS550 – 自動化設計驗證系統

DVS550是由奧地利POLAR GMBH開發的用於測量的自動探針,它取代了以前費時的手動操作。 高度靈活,低損耗的同軸電纜將探頭尖端的信號饋送到各種測試和測量設備,例如高速示波器,頻譜分析儀或時域反射儀。 它具有通過USB,以太網,GPIB,RS232端口控制外部測試設備硬件的功能。

DVS550可以在不到幾個小時的時間內對數百個網絡進行測試並記錄測量結果,而手動測量則需要花費數週的寶貴工程時間。 DVS550系統經過設計,可使用定制設計的同軸探測技術來測量GHz範圍內的信號頻率,而傳統的“飛針探測系統”則側重於檢測典型的製造故障。

下載DVS550手冊

Download DVS550 brochure

POLAR GMBH: GRS550 – PCB圖形化維修系統

GRS550 is designed as a repair test system, to assist in repair and recovery of expensive boards with hard to find faults which otherwise would end up being scrapped.

GRS550依賴於節點阻抗分析的原理,也稱為VI-trace。 被測板未通電,而測試探針在電路節點上施加了限流交流電壓。 顯示每個網絡的特定節點阻抗,並將其與先前存儲的參考阻抗波形進行比較。

GRS550從一開始就設計,具有長壽命,靈活性和低擁有成本的特點,多年來幫助降低了服務和維修成本,適用於多種負載PCB。 如果客戶可以回答以下兩個以上的標準,則他們將從中受益最大:

  • 製作高增值板
  • 經常介紹新產品
  • 專長於短系列生產
  • 利用功能測試或ATE
  • 使用邊界掃描
  • 需要調試原型

下載GRS550手冊

Download GRS550 brochure
